简要分析电磁吸盘的控制电路

2020-09-26 16:52:40 1611

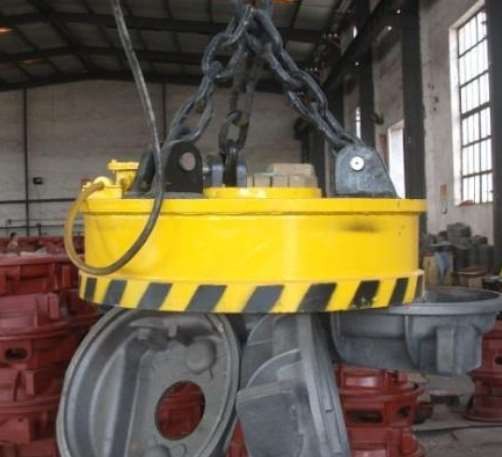

  电磁吸盘常用于生产领域,其控制电路复杂,控制和维护难度大的问题,提供一种电磁吸盘的控制电路,使电路简化,控制和维护容易,控制电路由主电路和控制电路组成,主电路由整流二极管VI、V2和V3组成。


  整流电路相应地连接到从隔离变压器T2的二次侧连接的保险丝FU1、FU2和FU3,整流二极管Vl-V3的输出端通过交流接触器的主触头KMl-I与电磁吸盘线圈L的两端并联。

  控制回路从整流二极管V2和V3的前端连接到保险丝FU1和FU2的连接点,两个分支分别连接到保险丝FU4和FU5,熔断器FU5的支路与交流接触器KM1-2的辅助触头相连,起动按钮SB2串联。

  保险丝FU4的分支连接到停止按钮SB1、SB1和SB2,两个触点连接,整流二极管V1、V2、V3组成的整流电路的输出端与电压表V和串联电流表a并联,在电磁吸盘线圈L的两端并联一个续流二极管V4和一个续流电阻,由R构成保护电路,构成电磁吸盘的控制电路。
