滑轮导向防护装置及单梁起重机的利用

2020-09-26 16:57:35 1580

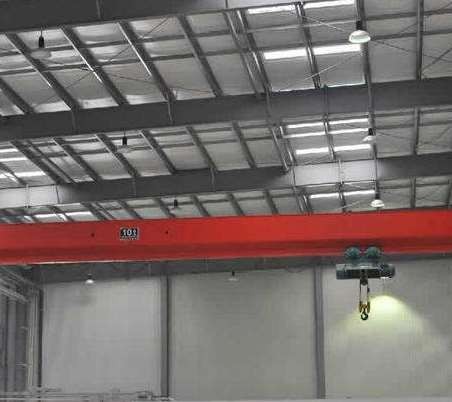

  随着经济市场的发展,企业在生产经营中大量使用机械化设备,机械设备的安全使用已成为关系到企业效益、环境和人身安全的重要因素,起重机广泛应用于工厂、仓库、堆场等场合起吊货物,单梁起重机具有体积小、净空小、重量轻、轮压小等优点。


  滑轮导向防护装置包括与滑轮转轴固定连接的滑轮盖,滑轮盖上设有供钢丝绳进出的开口,开口上方的防护罩,防护罩为上下两端开口供钢丝绳通过的圆柱形结构,防护罩内固定有限制钢丝绳位置的限位架,两个限位架在端部与保护罩之间形成一个供钢丝绳通过的间隙,或一个供钢丝绳通过的间隙设置在限位架上,间隙尺寸小于滑轮盖的开口尺寸。

  滑轮导向保护装置还包括连接保护罩与滑轮盖的连接支架,连接支架固定连接在保护盖内侧的下端,连接支架包括两个平行梁和一个纵梁,其端部分别垂直连接在两个横梁上,横梁固定连接在防护罩的侧壁上,纵梁连接到滑轮盖的顶部固定连接。

  保护罩的转向高度为滑轮直径的五分之四,保护盖的下端与具有开口的滑轮盖的端面相对应地接触,限位框为两个限位环,两个限位环分别固定在所述保护罩上开口的两端。
